Wie baut man eine Turbinen-Gegenstrom-Schwimmanlage ein?

Der Bau oder die Renovierung eines Schwimmbeckens ist ein Projekt, das fundierte Kenntnisse im Maurerhandwerk für den Bau der Grundkonstruktion, Kenntnisse im Bereich Hydraulik für den Bau der Wasseraufbereitungsanlage und Kenntnisse auf dem Gebiet der Elektrik für die Stromversorgung aller Anlagen des Schwimmbeckens erfordert (Pumpe, Elektrolysator, Sicherheitspoolabdeckung, Wärmepumpe und Gegenstrom-Schwimmanlage):

Die Vorteile einer Turbinen-Gegenstrom-Schwimmanlage

Swimeo wurde so konzipiert, dass die Montagearbeiten so weit wie möglich vereinfacht und die erforderliche Montagedauer verkürzt wird. Beispielsweise dauert die Montage einer Swimeo S Anlage in ein vorhandenes Schwimmbecken nur ca. 2 Stunden. Das ist einer der großen Vorteile im Vergleich zu Gegenstrom-Schwimmpumpen.

Erfahren Sie mehr über die Unterschiede zwischen einer Pumpen-Gegenstrom-Schwimmanlage und einer Turbinen-Gegenstrom-Schwimmanlage.

Alle Swimeo Modelle werden mit einer Bedienungsanleitung geliefert, um dem Installateur Hilfestellung bei der Installation der Gegenschwimmanlage im Pool zu geben.

Wie wird eine Swimeo-Gegenschwimmanlage in Ihr Schwimmbecken eingebaut?

Schritt 1: Wie befestigt man die Swimeo-Gegenschwimmanlage im Schwimmbecken?

Die Montage der Swimeo-Gegenschwimmanlage erfolgt am Ende Ihres Bauprojekts. Das Modell S eignet sich vor allem für vorhandene Schwimmbecken. Für das Modell X sind umfangreichere Vorarbeiten erforderlich, da eine Mauernische gebaut werden muss.

Die Swimeo- Gegenschwimmanlage wird auf einer Montageplatte befestigt, die mit dem Mauerwerk verschraubt ist. Es gibt 2 Arten von Montageplatten:

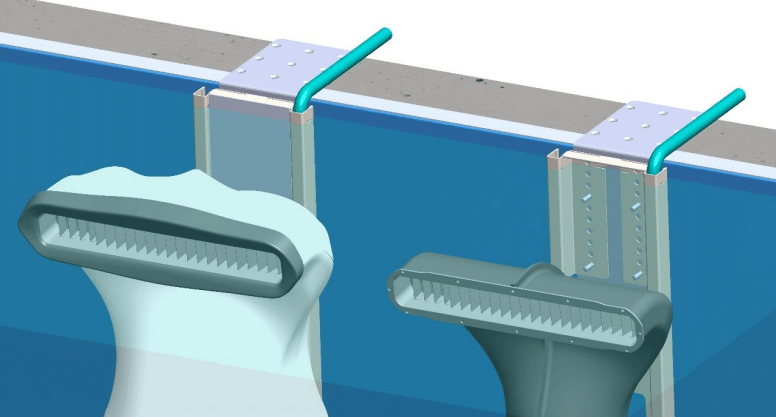

Eine rechtwinkelige Befestigungsplatine, die auf dem Beckenrand und über dem Profil zum Einhängen der Folie (auch “Hung” genannt) befestigt wird. Dies ist das System, mit dem die Folie in Position gehalten wird.

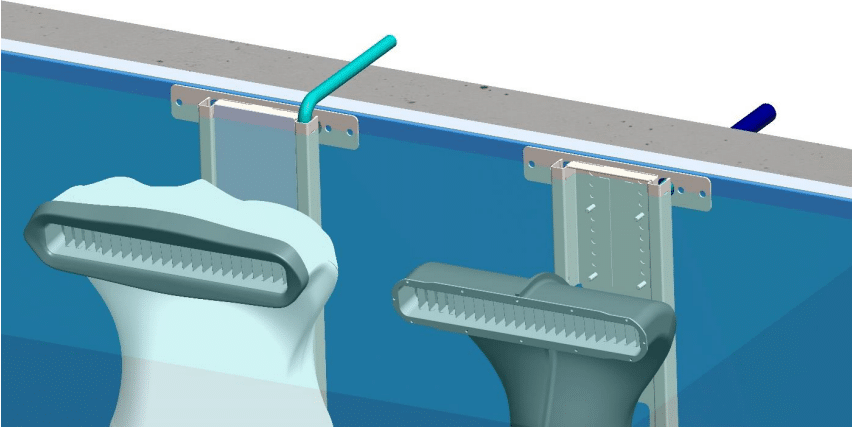

Eine gerade Befestigungsplatte die an der Schwimmbeckenwand, aber oberhalb der Wasserlinie befestigt wird. Die Schrauben durchdringen dann die Folie, aber es besteht keine Gefahr, dass Undichtigkeiten entstehen (nur für Swimeo S).

Schritt 2: Wie wird die Turbinen-Gegenstrom-Schwimmanlage elektrisch angeschlossen?

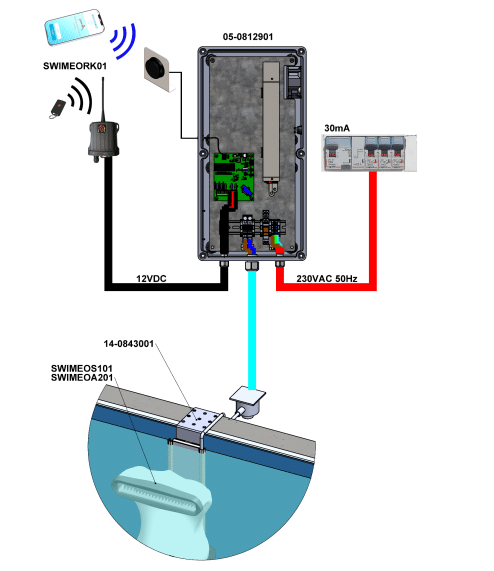

Da die Gegenstrom-Schwimmanlage vollständig ins Wasser eingetaucht wird, muss sie gemäß den Vorschriften mit Niederspannung (30 V) betrieben werden. Um die Niederspannung zu erzeugen, werden alle Swimeo-Modelle mit einer Steuerung geliefert, die in einem geschützten Raum installiert werden muss.

Die Turbine wird mit einem 3 Meter langen Kabel (Durchmesser 24mm) geliefert. Für den Anschluss der Gegenstrom-Schwimmanlage an die Steuerung muss ein zusätzliches Kabel vorgesehen werden. Der Querschnitt dieses Kabels hängt vom Abstand zwischen der Gegenstrom-Schwimmanlage und Steuerung ab:

• 10 mm² für eine zusätzliche Länge < 5 m
• 16 mm² für eine zusätzliche Länge > 5 m und < 16 m
• 20 mm² für eine zusätzliche Länge > 16 m und < 20 m
• 25 mm² für eine zusätzliche Länge > 20 m und < 25 m

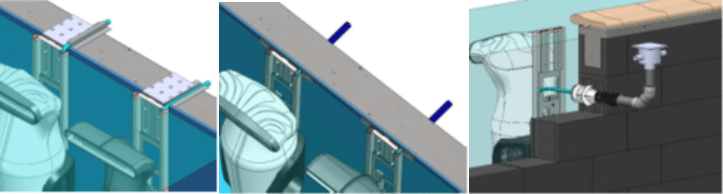

Für die Kabelführung des Anschlusskabels der Gegenstrom-Schwimmanlage gibt es mehrere Möglichkeiten:

• Über der Beckeneinfassung. Das Kabel wird in diesem Fall zunächst in der Rahmenkonstruktion der Anlage und schließlich in einer Edelstahlrinne geführt (im Lieferumfang der Swimeo-Gegenstromanlage enthalten), die auf die Beckeneinfassung aufgesetzt wird.
• Unter der Beckeneinfassung und oberhalb der Wasserlinie. Ein PVC-Rohr wird zur Durchführung des Kabels durch die Wand und die Folie vorsehen.
• Unter der Beckeneinfassung und unterhalb der Wasserlinie. Das Kabel verläuft durch eine wasserdichte Verschraubung (nicht im Lieferumfang enthalten) und ein Rohr, welches zu einer Anschlussdose führt.

Empfohlene Ausstattung:

• Kabeldurchführung
• Anschlussdose

Schritt 3: Wie stellt man die Tiefe der Turbinen-Gegenstromanlage ein?

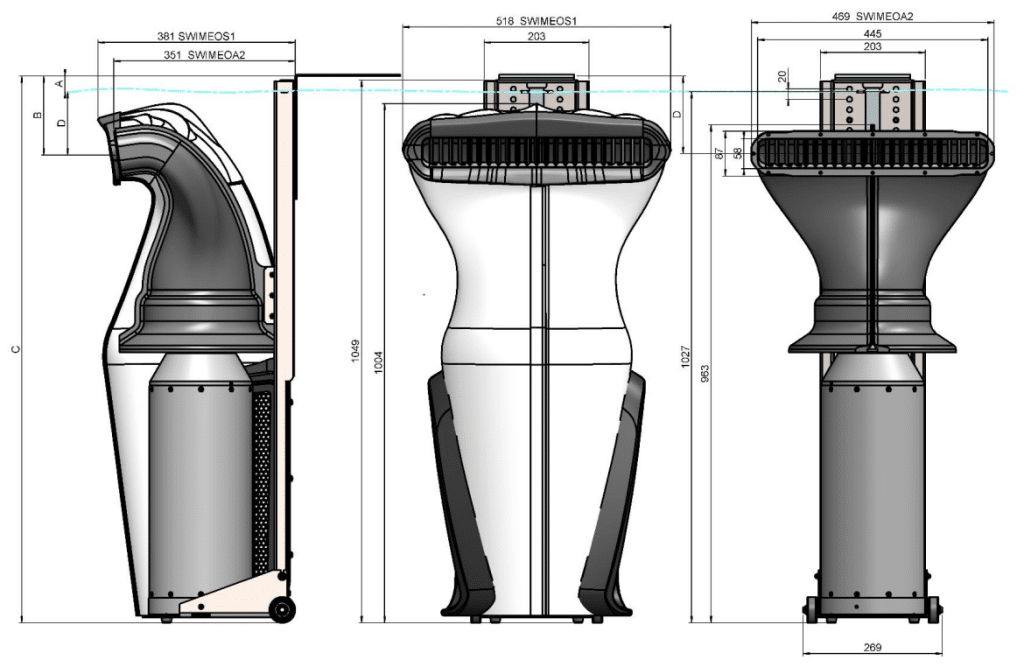

Der ideale Betriebspunkt der Swimeo- Gegenstromanlage hängt von der Eintauchtiefe ab. Wir empfehlen, dass die Mitte der Austrittsöffnung zwischen -85 und  -120mm unterhalb der Wasseroberfläche liegt.

Die Einhaltung dieser Empfehlung ist wichtig, denn wenn die Gegenstrom-Schwimmanlage zu tief montiert wird, ist die Wasserströmung zu schwach. Im umgekehrten Fall, wenn die Gegenstrom-Schwimmanlage zu hoch an der Wasseroberfläche montiert wird, verschlechtert sich die Strömungsqualität (Die Strömung wird durch Beimischung von Luft turbulent).

Der Grundrahmen der Gegenstromanlage ist mit mehreren Bohrungen versehen, damit die Gegenstrom-Schwimmanlagen in verschiedenen Tiefen befestigt werden kann. Die Gegenstrom-Schwimmanalgen muss mindestens mit 2 Schrauben / Muttern an der Montageplatte befestigt werden.

Wie kann man die Wartung erleichtern?

Wir empfehlen, dass die Verbindung zwischen dem Anschlusskabel der Gegenstrom-Schwimmanlage und der Kabelverlängerung zur Steuerung über eine zugängliche Anschlussdose erfolgt. Dies erleichtert das Herausnehmen der Gegenstrom-Schwimmanlage während der Überwinterung des Schwimmbeckens.

Wir empfehlen, dass die Gegenstrom-Schwimmanlage generell herausnehmbar montiert wird. Achten Sie darauf, dass der Querschnitt der Kabelführungen oder Rohre größer ist als der Querschnitt des Kabels.

Wie wird die Turbinen-Gegenstrom-Schwimmanlage bedient?

Im Swimeo-Lieferumfang ist folgendes enthalten:

• Ein IP68 Funkempfänger, der in der Nähe des Schwimmbeckens außerhalb des Poolhauses (Technikraum) platziert werden muss und 2 wasserdichte Handsender
• Ein Bluetooth-Antenne, die in der Nähe des Schwimmbeckens außerhalb des Poolhauses (Technikraum) platziert werden muss und eine Smartphone App, die im AppStore und auf Google Play erhältlich ist.

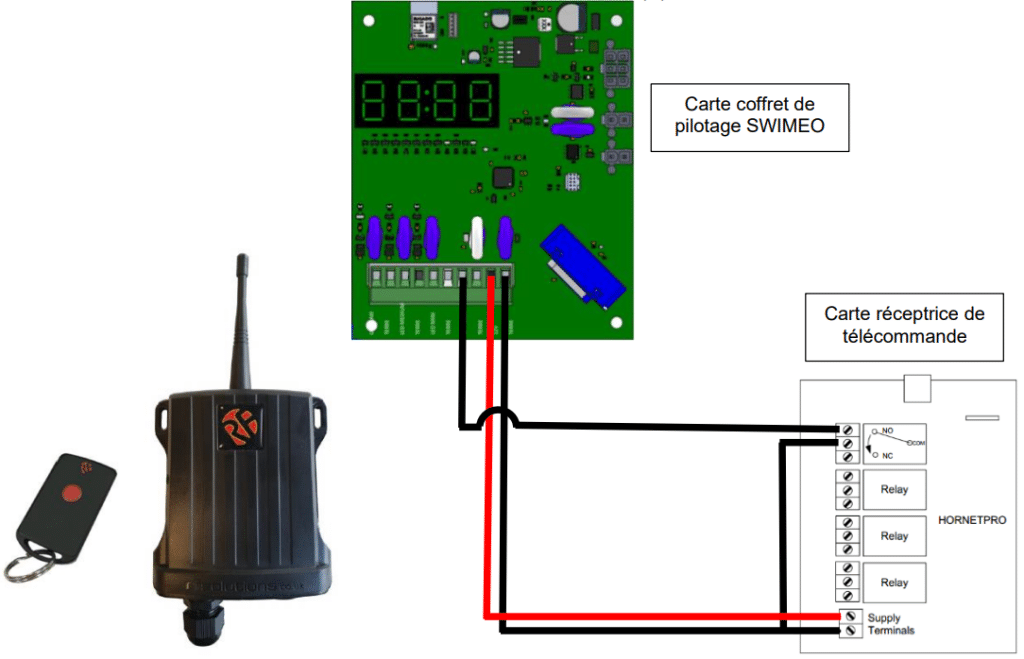

Anschlussplan des HF-Steuergerätes an die Swimeo-Chipkarte der Elektronikeinheit.

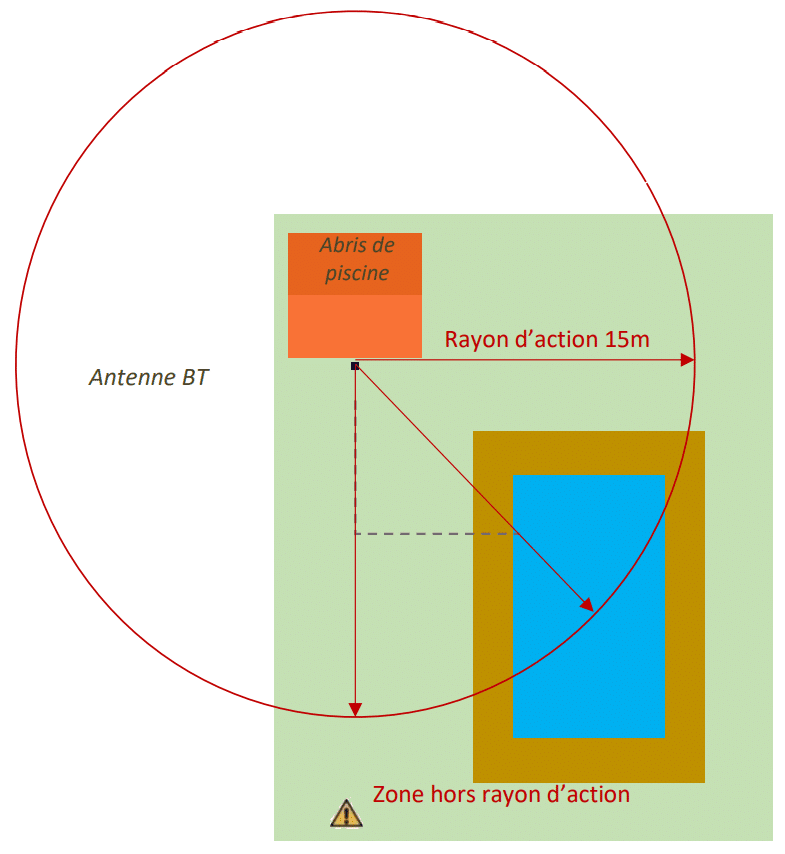

Vor der endgültigen Befestigung des Empfängers (Bluetooth-Antennen und Funkempfänger) empfehlen wir Ihnen, die Reichweite / Funktion zu testen. Vergewissern Sie sich durch Ein- und Ausschalten der Gegenstrom-Schwimmanlage, dass das Signal vom Schwimmbecken aus empfangen wird.
