Hoe installeer ik een tegenstroomturbine?

Voor het bouwen of renoveren van een zwembad heeft men kennis van metselen nodig voor de bouw van de structuur, van hydraulica voor de bouw van het waterbehandelingssysteem en van elektriciteit voor de stroomvoorziening van alle apparatuur van het zwembad (pomp, elektrolysetoestel, veiligheidsafdekking, warmtepomp en tegenstroomturbine).

De voordelen van een tegenstroomturbine

Swimeo is ontworpen om zijn installatie zo eenvoudig mogelijk te maken en tijd te besparen. De montage van een Swimeo S op een bestaand zwembad duurt bijvoorbeeld maar 2 uur. Dat is een van de grote voordelen ten opzichte van een tegenstroompomp.

Al onze turbinemodellen worden verder geleverd met een technische handleiding die de installateur zal helpen te begrijpen hoe de turbine aan het metselwerk bevestigd moet worden en hoe hij op uw elektriciteitsnet aangesloten moet worden.

Lees ook: Hoe onderhoud ik mijn tegenstroomturbine?

Hoe installeer ik een Swimeo turbine in mijn zwembad?

Stap 1: Hoe bevestig ik de turbine op het metselwerk?

De Swimeo turbine wordt aan het einde van uw bouwproject geïnstalleerd. Het model S is bijzonder geschikt voor reeds bestaande zwembaden. Voor het model X is enige anticipatie nodig, want er zal een nis gemetseld moeten worden.

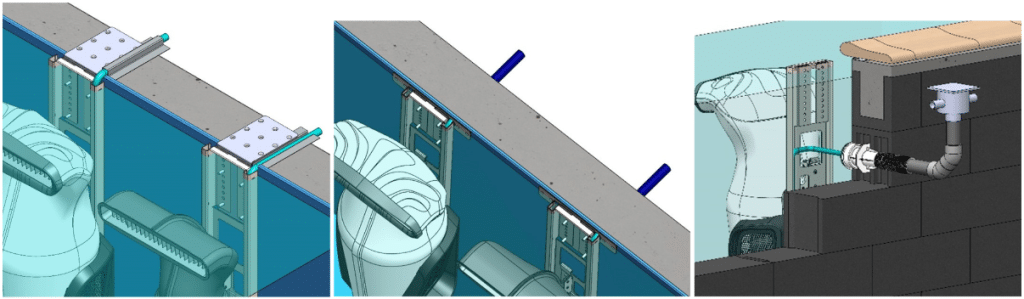

De Swimeo turbine wordt aan een op het metselwerk vastgeschroefd plaatje bevestigd. Er zijn 2 soorten plaatjes:

• Een bevestigingsplaatje dat haaks op de boordsteen en boven het bevestigingsprofiel van de liner (ook wel “hangprofiel” genoemd. Met dit systeem wordt de liner op zijn plaats gehouden) bevestigd wordt.
• Een recht bevestigingsplaatje op de zwembadwand, boven de waterlijn. De schroeven gaan dwars door de liner maar er is geen enkel risico van lekkage.

Stap 2: Hoe sluit ik de turbine aan op het elektriciteitsnet?

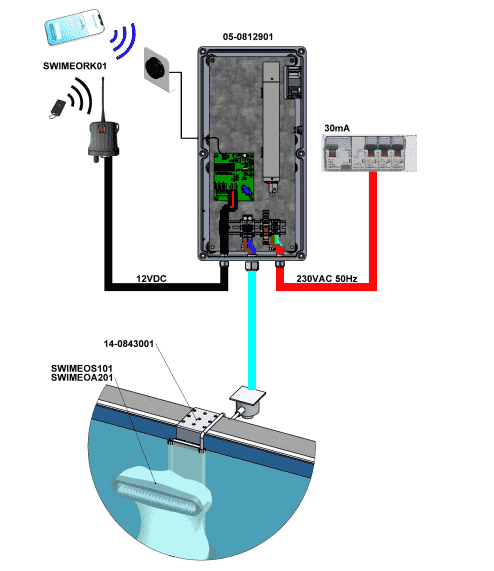

Aangezien de turbine zich geheel onder de waterlijn bevindt, gebiedt de regelgeving een werking op laagspanning (24 V). Om de stroom om te vormen wordt de Swimeo geleverd met een schakelkastje dat in de overkapping geïnstalleerd wordt.

De turbine wordt geleverd met een kabel van 2 meter (doorsnede 24 mm). Een andere kabel is nodig om de turbine met het schakelkastje te verbinden. De doorsnede van deze kabel hangt af van de afstand tussen de turbine en het schakelkastje:

• 10 mm² voor een extra lengte van < 5 m
• 16 mm² voor een extra lengte van > 5 m en < 16 m
• 20 mm² voor een extra lengte van > 16 m en < 20 m
• 25 mm² voor een extra lengte van > 20 m en < 25 m

De elektriciteitskabel die uit de turbine komt, kan via diverse plaatsen geleid worden:

• Boven de boordsteen. De kabel wordt dan allereerst in het frame geleid en daarna in een goot van rvs (meegeleverd met de turbine) die op de boordsteen geplaatst is.
• Onder de boordsteen en boven de waterlijn. Zorg voor een PVC-buis om de kabel door de wand en de liner te voeren
• Onder de boordsteen en onder de waterlijn. De kabel wordt langs een stofzuigeraansluiting (niet meegeleverd) en een goot geleid die uitkomt op een aansluitkastje (niet meegeleverd)

Aanbevolen apparatuur:

• Stofzuigeraansluiting:
• Aansluitkastje:

Stap 3: Op welke diepte moet de turbine geïnstalleerd worden?

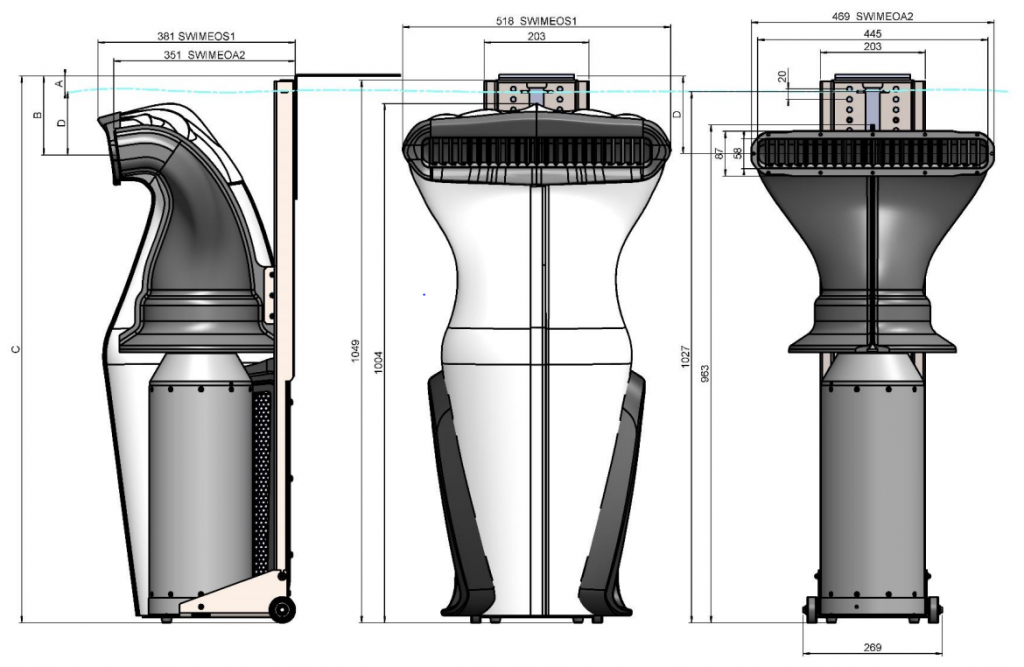

Het ideale werkingspunt van de Swimeo hangt af van de inbouwdiepte. We raden u aan het midden van de opening tussen -85 en -120 mm onder het wateroppervlak te plaatsen.

Dit advies is belangrijk, want als de turbine te diep geïnstalleerd is, zal de waterstroom niet krachtig genoeg zijn. En als de turbine zich te dicht bij het wateroppervlak bevindt, zal de kwaliteit van de waterstroom minder goed zijn (vermenging van lucht en water).

Het frame van de turbine heeft meerdere gaten, waarmee hij op verschillende dieptes bevestigd kan worden. De turbine moet met minstens 2 pennen en 2 moeren bevestigd worden.

Hoe kan het onderhoud vereenvoudigd worden?

Wij raden aan de verbinding tussen de kabel van de turbine en de verlengkabel naar het schakelkastje uit te voeren in een toegankelijk verbindingskastje. Daarmee zal de turbine eenvoudiger te verwijderen zijn tijdens de overwinteringsperiode.

Meer in het algemeen raden wij aan ervoor te zorgen dat de turbine altijd gedemonteerd kan worden. Zorg ervoor dat de doorsnede van de goten of leidingen altijd groter is dan de doorsnede van de kabel.

Hoe controleer ik de tegenstroomturbine?

Swimeo wordt origineel geleverd met:

• Een RF-zender die buiten het berghok geplaatst moet worden en 2 waterdichte afstandsbedieningen
• Een bluetooth zender die buiten het berghok geplaatst moet worden en 1 Smartphone app, te vinden in de App store en Google Play.

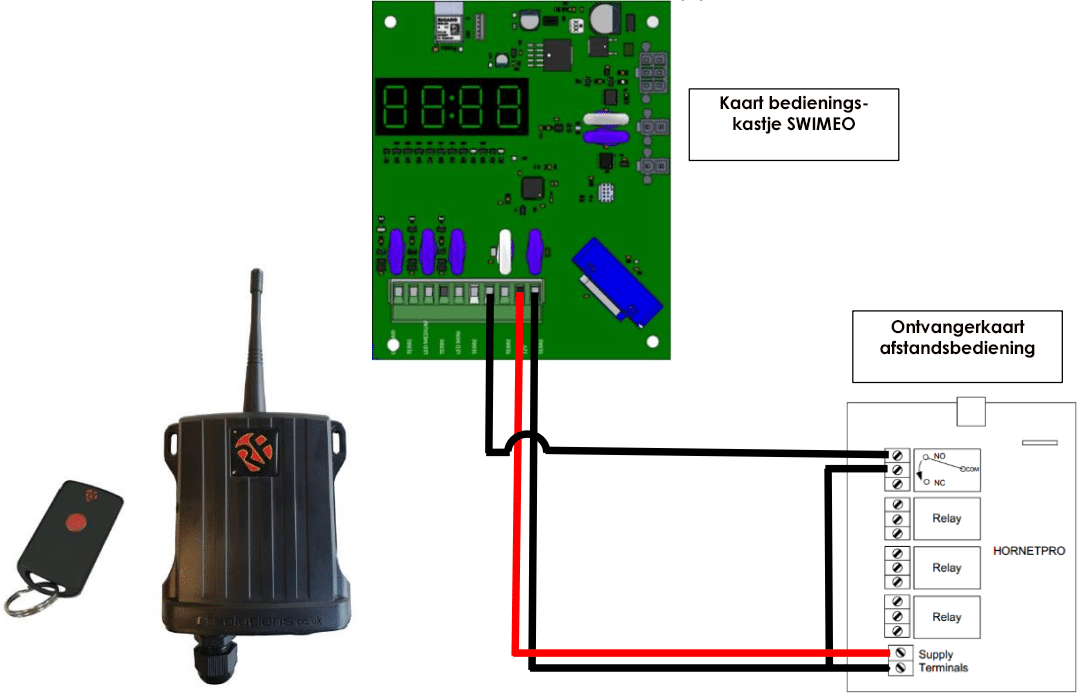

Schema van de aansluiting van het RF-kastje op de Swimeo elektronische kaart van het schakelkastje

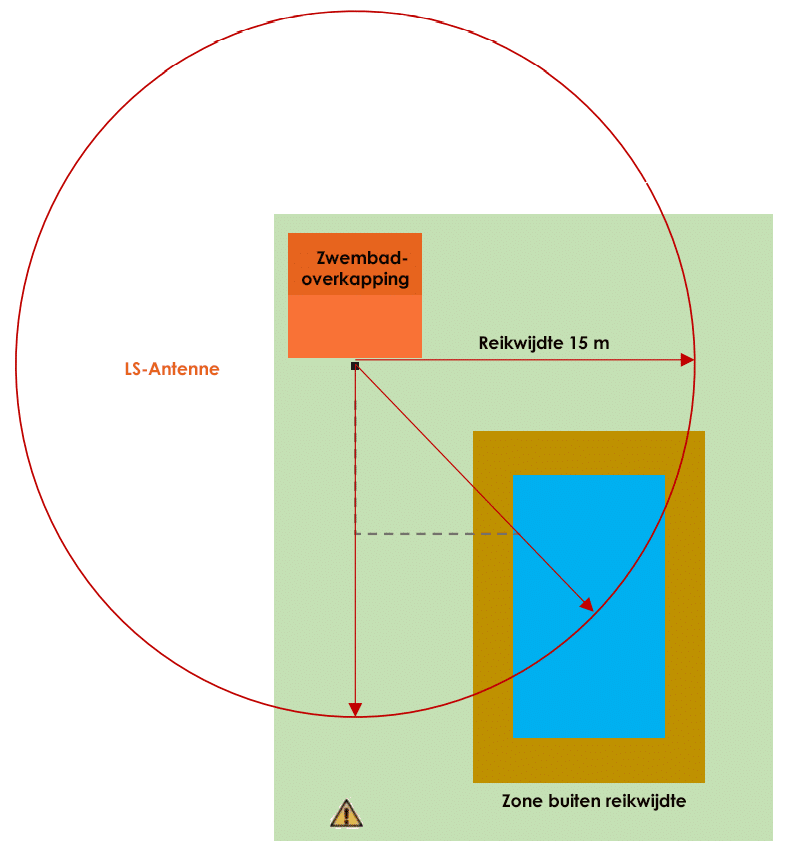

Alvorens de zenders (bluetooth en RF) definitief te bevestigen, raden we u aan om het bereik te testen. Controleer of u het signaal aan de rand van het zwembad ontvangt wanneer u de turbine in- en uitschakelt.

Installatie van een tegenstroomturbine

Wilt u van uw zwembad profiteren om te zwemmen? Tegenwoordig worden zwembaden vooral ontworpen voor ontspanning en recreatie, veel minder voor zwemmen. Maar we hebben goed nieuws: met onze oplossingen kunt u uw zwembad eenvoudig veranderen in een waar zwemcentrum. Ontdek de verschillende Swimeo tegenstroominstallaties voor zwembaden.

Tegenstroomturbine: een installatie voor elk project

Ons doel is u de juiste oplossing te bieden, over welk materiaal ook beschikt.

We hebben 2 tegenstroomsystemen voor u :

• een inbouwmodel, met de naam Swimeo X, voor nieuw te bouwen zwembaden;
• een buitenboordmodel, met de naam Swimeo S, voor alle soorten projecten (nieuw te bouwen en bestaande zwembaden).

Het (inbouw) model X, ingebouwd in uw toekomstige zwembad

De bouw van uw zwembad is het ideale moment om hier rechtstreeks een tegenstroomturbine in te bouwen. U kunt kiezen voor het inbouwmodel, dat achter een beschermrooster geplaatst moet worden.

Deze inbouwturbine moet door een zwembadinstallateur volgens de regels der kunst geïnstalleerd worden. U bent zo verzekerd van een installatie die aan alle reglementaire eisen voor deze apparaten voldoet.

Het buitenboordmodel, de Swimeo S

De procedure is vrij eenvoudig: de turbine wordt bevestigd met behulp van een haaks op de betonnen boordsteen bevestigd plaatje. Vervolgens wordt de kabel doorgevoerd via een goot van rvs zonder de liner te doorboren. Tot slot wordt de turbine aan het haaks geplaatste plaatje bevestigd en wordt de diepte onder water afgesteld. Het verankeringssysteem wordt verborgen achter de zwembadrand.

Er zijn 2 punten die bijzondere aandacht vragen tijdens de installatie:

• de Swimeo zwemturbine moet zich volledig onder de waterlijn bevinden (minimaal op 1 meter diepte);
• het midden van de opening moet zich tussen -90 en -120mm onder de waterlijn bevinden.

Voordelen van het installeren van een Swimeo tegenstroomturbine

De Swimeo turbine past zich eenvoudig aan uw zwembad aan en neemt een onopvallende plaats in.

Een discrete en geruisloze inbouw

De turbine wordt verticaal geplaatst, waardoor hij aanzienlijk minder ruimte in de zwemzone inneemt. Het inbouwsysteem (Swimeo X) is verborgen in een nis, achter een beschermrooster. Het geheel biedt een mooi en discreet resultaat. De buitenboordversie bevindt zich onder de zwembadrand en gaat mooi op in de omgeving van uw zwembad Met een diepte van slechts 35 cm neemt hij maar weinig plaats in.

Zonder het geluid van een pomp zijn de Swimeo tegenstroominstallaties in het zwembad volledig geruisloos.

Een snelle en eenvoudige installatie

Het voor reeds met water gevulde zwembaden bedoelde buitenboordmodel wordt in minder dan twee uur geïnstalleerd. De kit bestaat uit een turbine, een kastje en een elektriciteitskabel die in de zwembadoverkapping geplaatst wordt.

Deze wordt bevestigd door middel van een haaks geplaatst systeem, zonder ingrijpende werkzaamheden en zonder in de wand te hoeven boren. Voor een eenvoudige aansturing kunnen de met hun afstandsbedieningen geleverde Swimeo tegenstroomsystemen via bluetooth met een smartphone app bediend worden.

De plaats van het tegenstroomsysteem: een essentiële factor

Om de goede werking van de tegenstroomturbine te verzekeren, is het belangrijk zijn positie te bepalen en te weten of hij geschikt is voor uw zwembad.

Het plaatsen van de tegenstroomturbine

De structuur wordt idealiter op de zijde tegenover de skimmers geplaatst: het vuil wordt zo automatisch naar het filtersysteem gevoerd. Verder hangt de plaats af van de vorm van uw zwembad:

• Geef bij een rechthoekig zwembad de voorkeur aan een plaats in de breedte;
• voor een ovaal of boonvormig zwembad kunt u de turbine op een van de uiteinden van het ovaal of de boonvorm plaatsen;
• voor een ronde versie bent u vrij in het kiezen van de plek.

Maar wat de vorm van uw zwembad ook is, het is belangrijk dat de motor geïnstalleerd wordt op een diepte tussen -90 en -120 mm (afstand van het milieu van de opening tot de waterlijn) van de rand om optimaal van zijn capaciteiten te profiteren.

Een installatie op alle soorten zwembaden

Een Swimeo tegenstroominstallatie is een slimme oplossing voor minizwembaden. Door zijn kleine afmetingen en door het debiet aan te passen kunt u ook in een klein zwembad profiteren van de voordelen van een zwembaan of een spa.

Als u een natuurzwembad bezit, is ons tegenstroomsysteem iets voor u. Geruisloos dankzij zijn “rivier”-stroom geniet u zo van het plezier in een natuurlijke omgeving te zwemmen.
